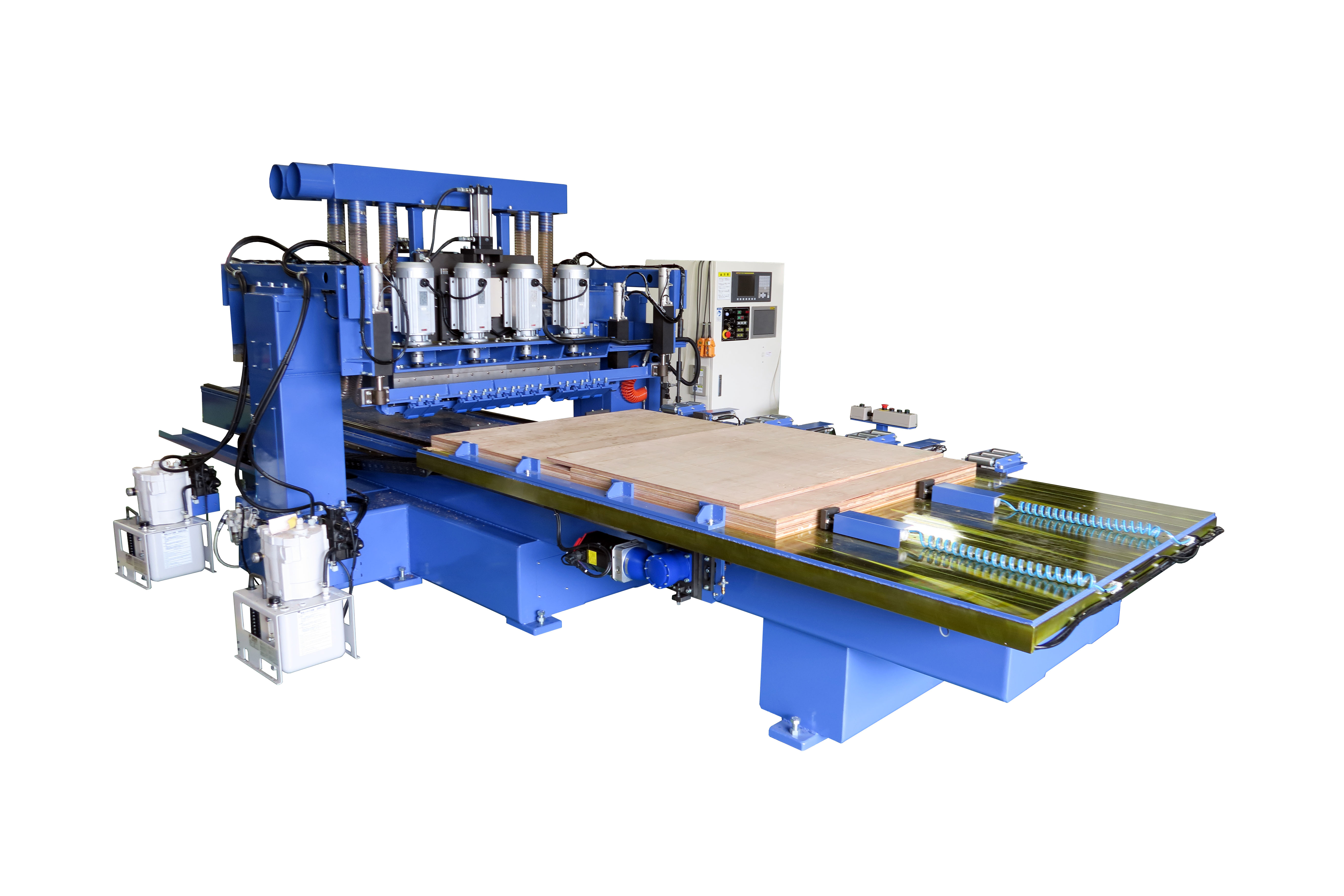

BTNC-48W ツインヘッド式 門型NCボール盤
- 特 徴
- ●本機は吸音板などの４尺×８尺の合板、スレート板に無数の穴アケを行うNCボール盤で、
ヘッドを９００mmピッチに２列にすることにより加工時間の大幅な短縮を図っております。
●テーブル前後と、ヘッドの左右移動をNC制御することにより、お客様のアイデアを生かした色々なパターンの
穴アケが可能です。
●ワーク取出装置を付けることにより、穴アケされたワークを自動的に取り出すことが出来ます。
- 加工材料
- 合板、スレート板
仕 様
| 項 目 | 仕 様 | |
|---|---|---|
| 加工材料 | 最大 長さ×幅×厚み | １，８００ × ９００ × ４０ mm |
| 加工ヘッド | ヘッド数 |

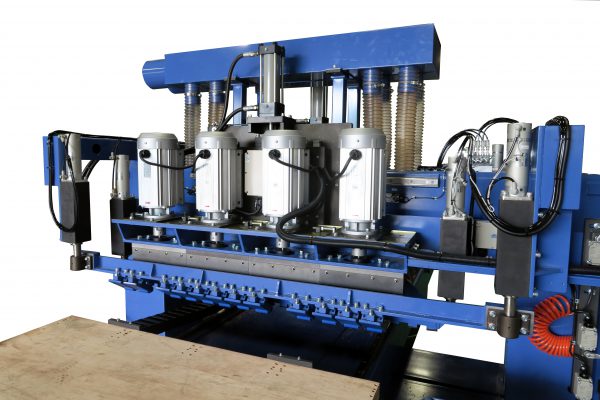

６ ヘッド １ 列に３ヘッドを２列 各列一体式昇降 |
| ギアアタッチメント | Ｐ ２５ mm × １２ 軸 ６ セット | |
| ドリルのつかみ | ネジ込み式 | |
| 主軸モーター | ２．２ ｋｗ × ６ 台 | |
| ヘッド昇降 | 油圧シリンダー | |
| 集塵 | 集塵フード付き | |
| ２列間のピッチ | ９００ mm | |
| テーブル | テーブル寸法 | ２，０００ × １，０００ mm |
| テーブル面高さ | ８１０ mm | |
| 補助テーブル | テーブル両端に １，２００ mm 取付 | |
| 材料クランプ |
上 エアーシリンダー 横 エアーシリンダー ４基 |
|
| NC制御装置 | FANUC | X Y ２軸同時制御 |
| X軸 | テーブル前後 １，８００ mm ST | |
| Y軸 | ヘッド左右 １５０ mm ST | |
| プログラム選択機能 | １ ～ １０ 外部スイッチにて呼出し | |
| 機械寸法 | W. × D. × H. | 約 ５，２８０ × ２，０１０ × ２，４００ mm |
| 機械総重量 | 約 ４，０００ ｋｇ | |
| 電気容量 | 約 ２０ ｋｗ | |
◎機械の仕様・寸法等は改良のため変更することがありますので、予め御了承願います。
カタログはこちらからダウンロードしてください。Catalog_BTNC36W
